DT8C - wielokanałowy czujnik temperatury#

Konfiguracja sieci WiFi#

Po uruchomieniu sterownika Androino DT8C następuje próba połączenia się z zapisanymi sieciami WiFi. W tym czasie dioda na sterowniku świeci w kolorze ciemny cyjan, mrugając naprzemiennie kolorem białym.

W przypadku gdy żadna z zapisanych sieci nie zostaje znaleziona, lub gdy jest to pierwsze uruchomienie sterownika, następuje przejście sterownika w tryb konfiguracji sieci WiFi – kolor diody zmienia się na zielony.

Tryb konfiguracji sieci WiFi dostępny jest przez 2 minuty

Czas przejścia w tryb konfiguracji sieci WiFi trwa 2 minuty – po tym czasie następuje samoczynny restart sterownika. Takie zachowanie umożliwia automatyczne wznowienie połączenia sterownika z siecią w przypadku np. zaniku zasilania.

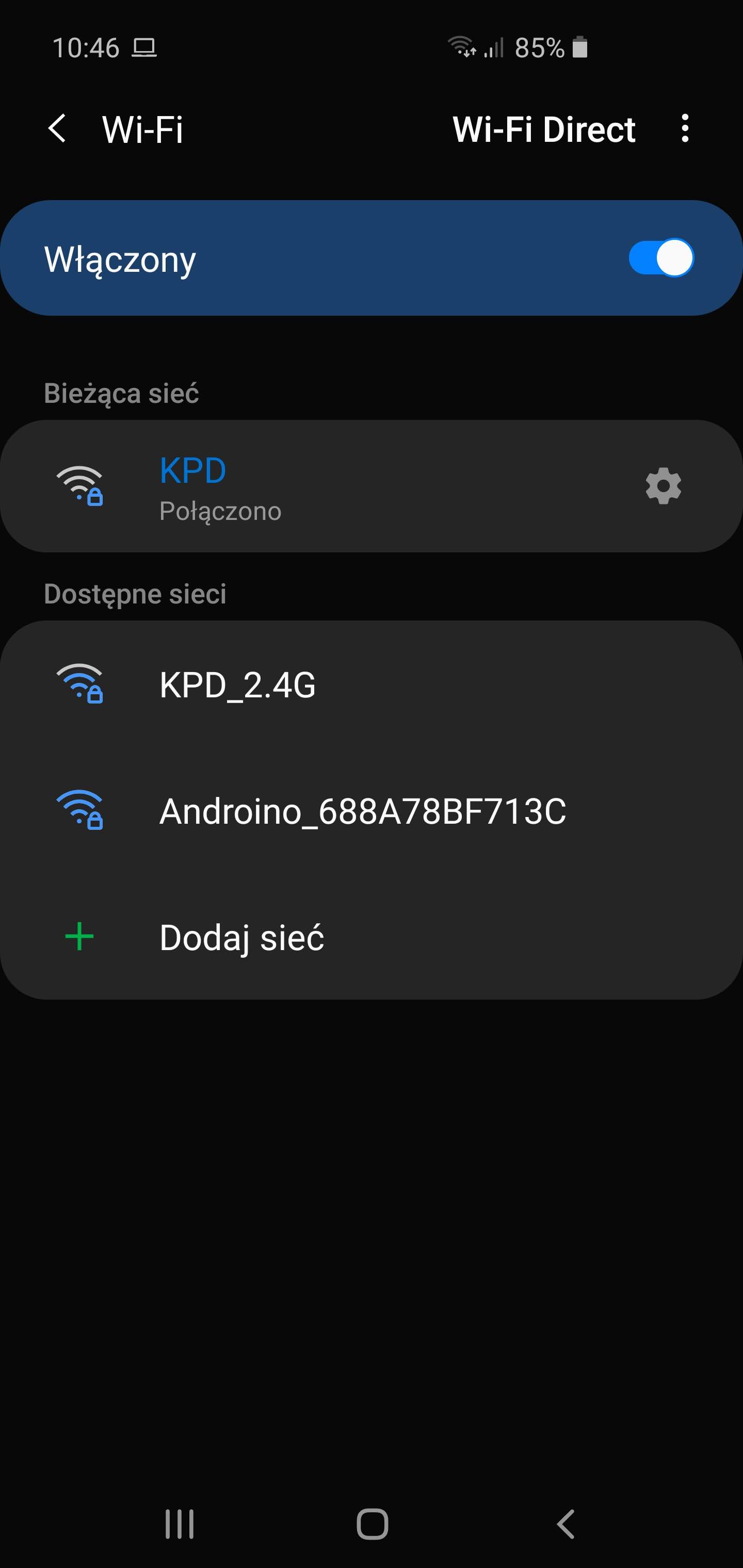

W sieci lokalnej pojawi się nowy punkt dostępowy (AP) o nazwie Androino_ID, gdzie ID to unikalny identyfikator sterownika, przykładowo Androino_688A78BF713C.

Po wybraniu sieci Androino_ID należy wprowadzić hasło: 12345678

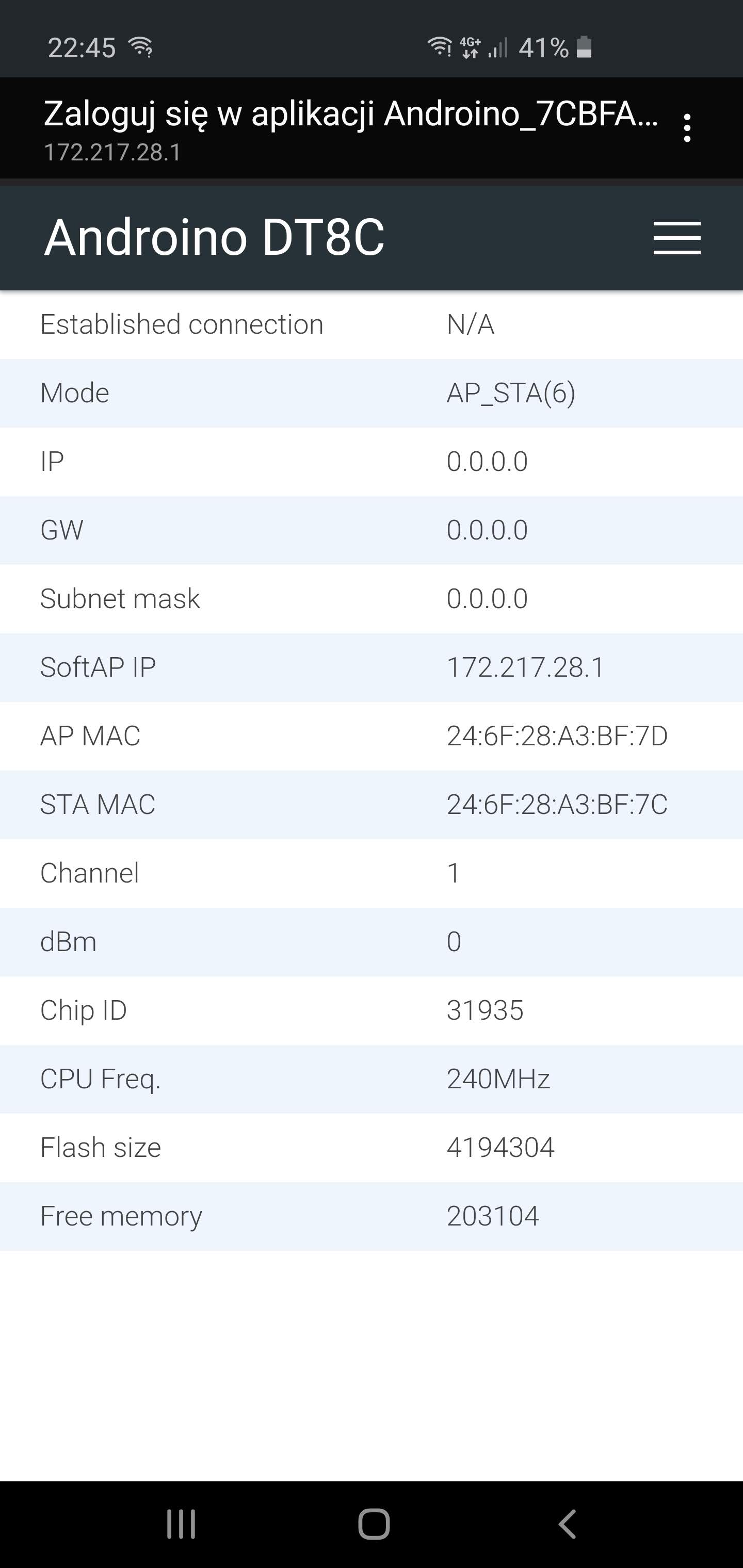

Wykonanie powyższych akcji spowoduje automatyczne przekierowanie do strony konfiguracji sieci WiFi na sterowniku Androino.

Uwaga!

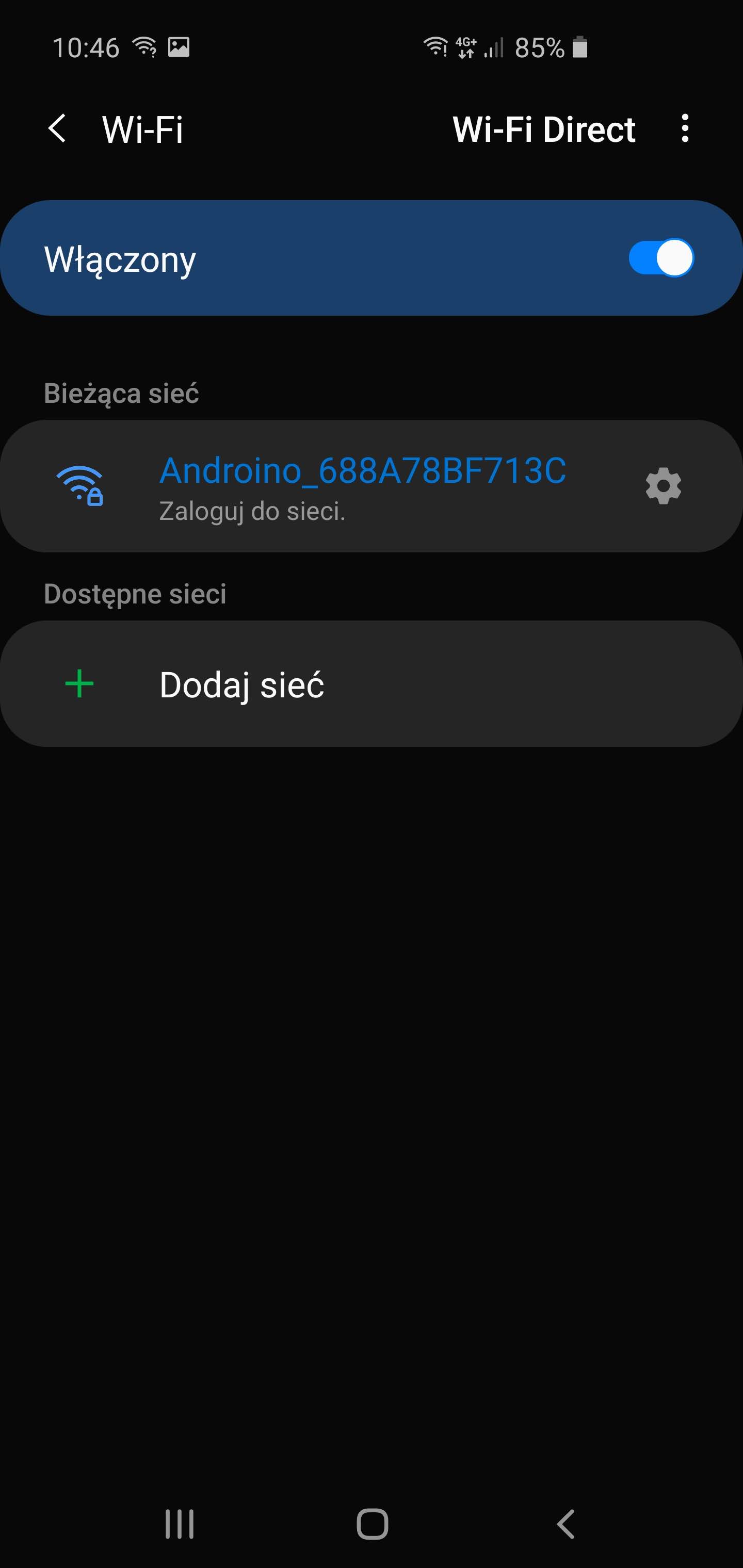

W przypadku gdy nie nastąpi samoczynne przełączenie się na stronę konfiguracji sieci nalezy kliknąć przycisk Zaloguj się do sieci widoczny na ekranie powyżej (takie działanie konieczne jest np w wersji systemu Android 10).

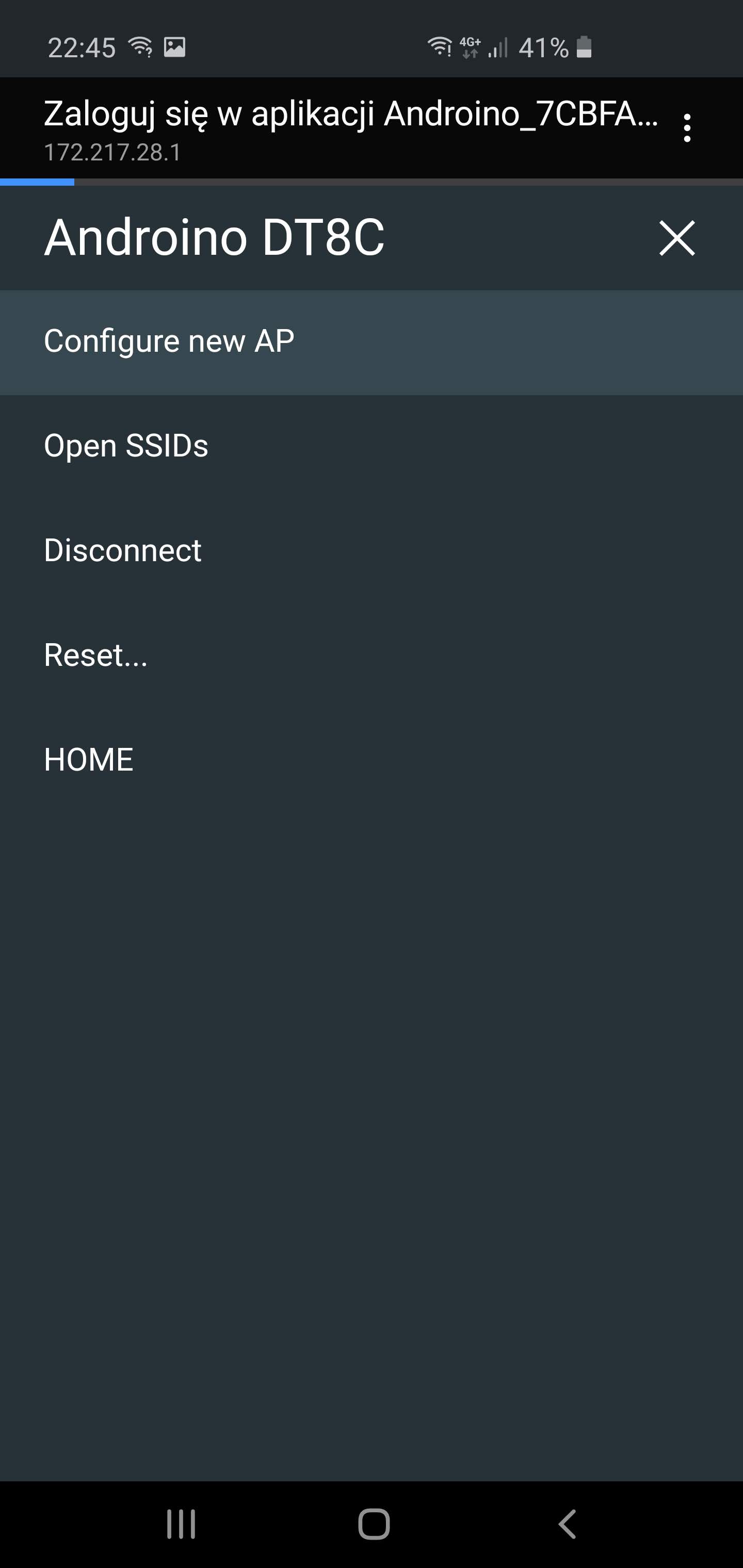

Na stronie konfiugacji sieci wybieramy opcję w menu (przycisk ) pozycję Configure new AP.

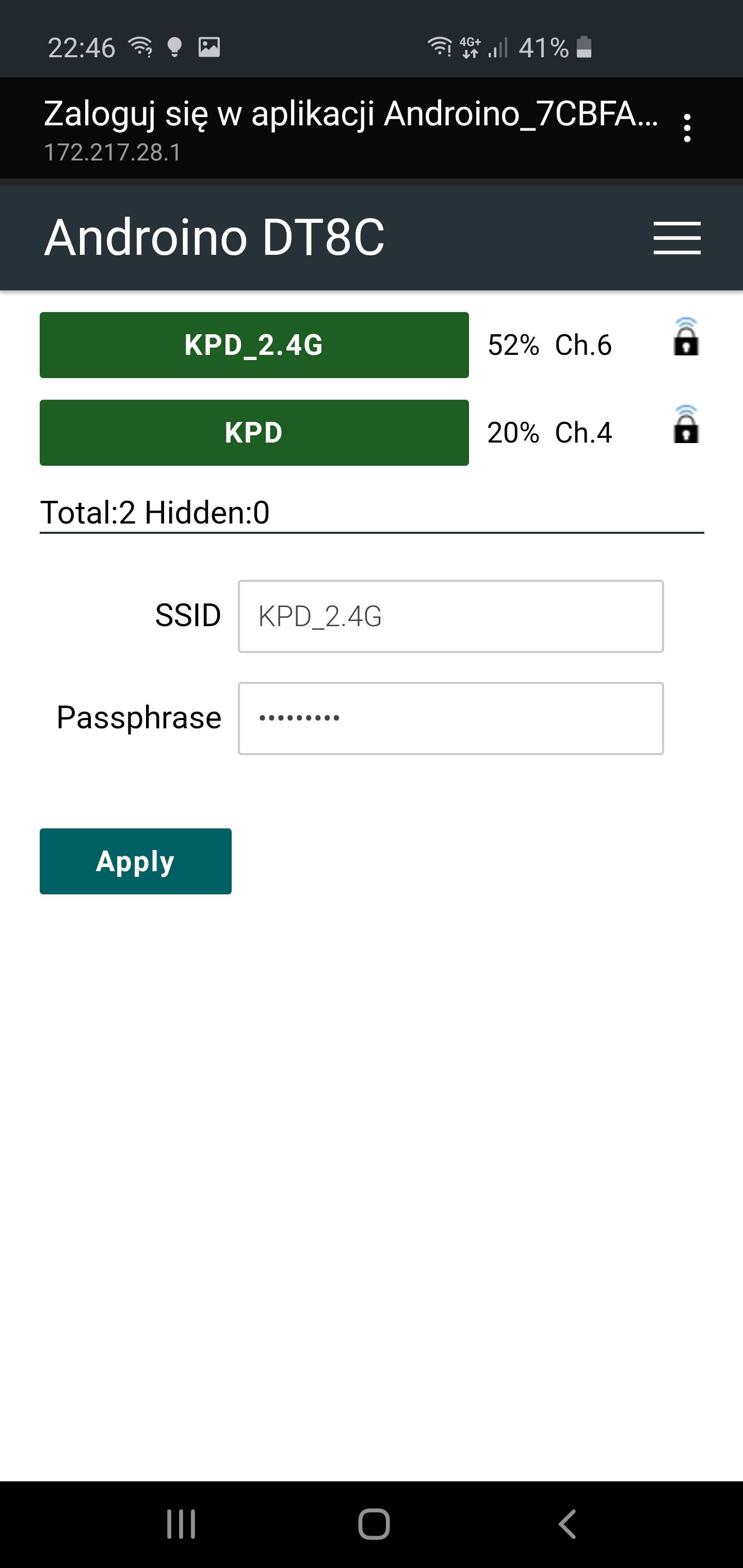

Wybieramy z listy sieć z którą docelowo chcemy by łączył się sterownik Androino i wprowadzamy w polu passphrase hasło do sieci WiFi. Zatwierdzamy zmiany przyciskiem Apply.

Po wykonaniu powyższych akcji następuje restart sterownika a następnie próba połączenia się z nowo skonfigurowaną siecią WiFi.

W przypadku powodzenia połączenia z siecią kolor diody zmieni się na kolor niebieski, mrógając naprzemiennie kolorem białym sygnalizującym aktywność pracy sterownika.

Połączenie z routerem WiFi na smartfonie#

W przypadku gdy sterownik działa poza zasięgiem ogólnie dostępnej sieci WiFi możliwe jest jego połączenie z routerem WiFi zestawionym na smartfonie.

Aplikacja Androino#

Obsługa sterowników Androino odbywa się przez stronę internetową androino.pl/dt8c.

Takiemu rozwiązanie:

  • umożliwia obsługę sterownika przez wszystkie urządzenia w których możliwe jest przeglądanie stron www - laptopy, smartfony, tablety itp

  • nie wymaga konieczności instalacji jakichkolwiek aplikacji

  • jest kompatybilne z różnymi systemami operacyjnymi

Po uruchomieniu powyższej strony wyświetlone zostaje główne okno aplikacji:

Główne okno aplikacji Androino

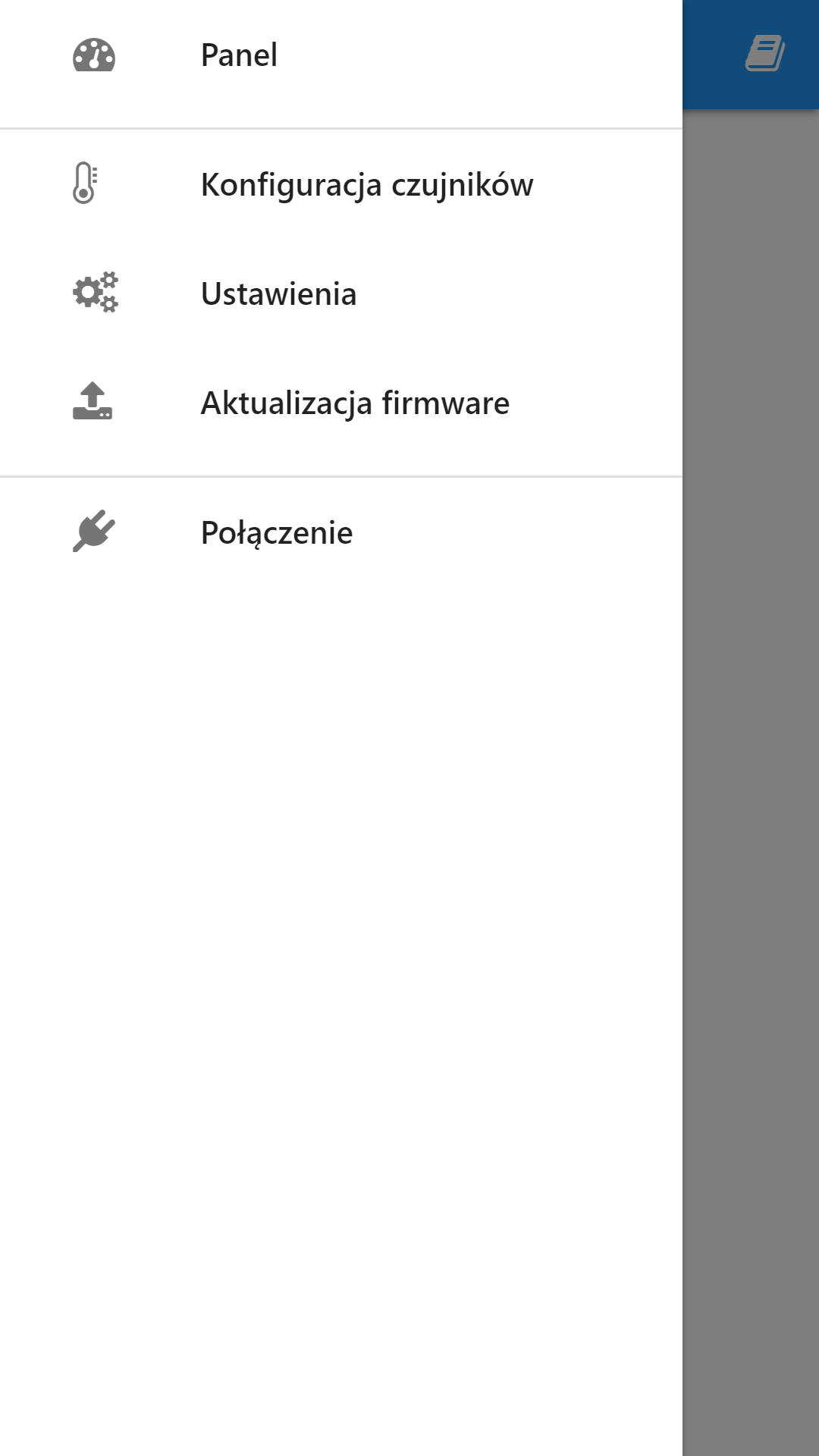

Wybieramy opcję w menu (przycisk w lewym górnym rogu) pozycję Połączenie.

Uwaga!

Połączenie ze sterownikiem Androino możliwe jest tylko w przypadku gdy sterownik połączony jest z siecią WiFi (dioda miga w kolorze niebieskim) i jest to ta sama sieć z której następuje połączenie ze stroną androino.pl/dt8c.

Firmware dla DT8C#

1.1.5

  • Dodanie sygnalizacji dźwiękowych przy starcie sterownika i poprawnym połączeniu z WiFi (krótki sygnał) oraz wejściu w tryb AP (sygnał długi).
  • Dodanie domyślnych parametrów połączenia MQTT z serwerem androino.eu.
  • Zmiana jasności diody przy pierwszym uruchomieniu sterownika na 80% mocy.

1.1.4

  • Dodanie sygnalizacji dzwiękowej przy podłączaniu/zmianie czujników temperatur.
  • Usunięcie pola "Nazwa sterownika", pozostaje jedno pole "Opis sterownika" w ustawieniach sterownika.
  • Zastąpienie pola "Nazwa czujnika" polem "Opis czujnika".
  • Poprawa dezaktywacji czujników temperatur na urządzeniu.
  • Dodanie wersjonowania grup konfiguracyjnych w JSON.

1.1.3

  • Dodanie obsługi zmiany konfiguracji czujników temperatur dla destylatora z poziomu aplikacji.

1.1.2

  • Dodanie czujnika OVM/LM na kolumnie destylatora
  • Poprawa aktualizacji statusu alarmu

1.0.9

  • Dodanie timeout 5 minut dla trybu konfiguracji sieci WiFi.

1.0.8

  • Wersja startowa sterownika DT8C

Specyfikacja techniczna DT8C#

  • 8 niezależnych kanałów 1-Wire obsługujących do kilkunastu cyfrowych czujników temperatur Dallas Temperature DS18B20 na każdym kanale.

  • Obsługa ponad 100 czujników temperatur.

  • 12 złącz przyłączeniowych czujników temperatur ulokowanych bezpośrednio na sterowniku: 8x RJ12 lub zamiennie EDG (po dwa złącza na każdy kanał) + 4 EDG (jedno złącze na kanał). Pozostałe czujniki temperatur mogą być podłączone np poprzez spliter.

  • Zabezpieczenie prądowe czujników temperatur chroniące przed uszkodzeniem czujnika w przypadku błędnego podłączenia.

  • Wbudowany buzzer sygnalizujący np. przekroczenie zadanej temperatury.

  • Dioda RGB sygnalizująca pracę sterownika.

  • Przycisk sterujący.

Sterownik Androino DT8C bazuje na mikrokontrolerze ESP32 o poniższej specyfikacji:

Specyfikacja mikrokontrolera ESP32

  • Dual Core Tensilica LX6 240 MHz

  • Pamięć SRAM 520 KB

  • Pamięć Flash: 4 MB

  • Wbudowany układ WiFi 802.11BGN HT40

  • Zabezpieczenia WiFi: WEP, WPA/WPA2, PSK/Enterprise, AES / SHA2 / Elliptical Curve Cryptography / RSA-4096

  • Wbudowany moduł Bluetooth BLE
